本文介绍的通信对讲机,采用同一电力变压器下的电力线传输信号,只要将两机插入220V交流电源网的插座,即可呼叫对讲。整机电路采用普通元件、取材容易、制作简单。

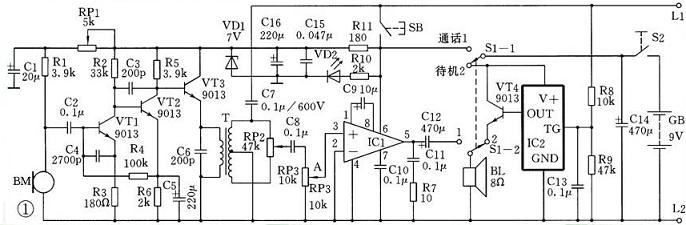

一、工作原理。 附图所示为对讲机的原理图。220V市电经B2变压、四只1N4001二极管整流、滤波、稳压后为本机提供6V直流电源。电路的核心元件IC2为一锁相环音频译码电路567。其③脚为信号输入端。⑤、⑥脚的W1、C决定其固有频率f0=100kHz。当其③脚输入的信号电压大于门限电压且频率落入固有频率f0的捕捉带宽内时,⑧脚即可跳变为逻辑低电平。如果③脚输入的是被音频调制的信号,则①脚输出解调的音频信号。反过来,如果②脚输入一个音频信号,那么⑤脚就输出一个以固有频率f0为中心的调制信号。B1为二-四线平衡转换器,当F1、F2端发送信号时,可在G1、G2或H1、H2端接收到,但在G1、G2或H1、H2端发送信号时,能在F1、F2端接收到,而相对的四线另两端却接收不到。当本机要呼叫对讲时,按下AN数秒(可连续几次),J1得电,触头J1a吸合接通IC1电源,IC1及其外围元件构成的多谐振荡器工作,③脚输出音频信号,经J1b加至IC2的②脚,同时常闭触头J1d断开,SP不发出振铃声。IC2的⑤脚输出经调制的100kHz振铃载波,经T2加至B1的G1、G2端,耦合至F1、F2端发送出去。松开AN,发送振铃信号消失,电路重新处于等待状态。
当电力线上有外来呼叫时,100kHz调制载波由F1、F2端耦合至H1、H2端,经T1对载波进行选频放大,放大后的信号分为两路,一路送至IC2的③脚进行译码,另一路经整流后为T5提供偏置电流,T5导通,J3触头J3a吸合,IC2得电工作。当③脚的信号译码有效时,⑧脚跳变为低电平T3截止,M点呈高电平,触发可控硅SCR,IC1得电,由其③脚输出的振铃音频推动SP发声。同时T4导通,J2触头J2a吸合,接通运放电路电源。此时接听者只要将开关K由A端拨至B端(平时应置于A端),IC1失电铃声消失。外线的载波信号即可经IC2译码,①脚输出话音信号,经IC3-b放大后推动听筒发声。本机的话筒音频信号由IC3-a放大后经IC2编码发送出去。
二、制作与调试。 B1用双孔磁芯,L1、L2分别用∮0.15mm的漆包线绕15匝,L3、L4用∮0.1mm的漆包线绕25匝,L5、L6用∮0.1mm的漆包线绕15匝。L3用10K型中周骨架,用∮0.15mm的高强度漆包线绕75匝,在60匝处抽头,然后旋入磁芯。B2选用10V/5W的小型变压器,其余元件按图示选择。本机调试比较简单,只要将两机同时插入插座中,按下任意一机的AN键,仔细调节W1,使另一机产生振铃声即可,调节W2可获得最佳拾音灵敏度,调节W3可使听筒中声音不失真且最大。(电路较大。请下载来看)
