密集型母线槽是否每段的两端必有母线分线箱及始端箱和末端箱?

出处:游戏玩家inone    更新日期:2018-12-18

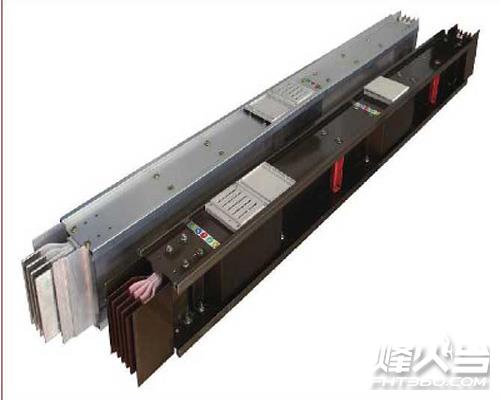

密集型母线的工作原理是:用带有5根爪爪(3火线+1零线+1地线)的法兰从低压配电柜出线铜排取电(这个法兰外面加个喷塑铁皮箱子就变成了始端箱,始,就是开始的意思),然后拐啊拐的走到用电设备,如果用电设备数量大于1个,则需要预留插接口,用来插插接箱的(插接箱的作用就是从母线直身段上取电),有多少个设备就要有多少个插接箱,最后母线走到头了,就用个终端封(其实就是个盖子)吧头堵住,不然铜排裸露着多不安全。要是用电设备只有一个,那就不用插接箱。端封什么的了,直接用法兰吧电引下来,再用电缆连到用电设备上就行(当然这个法兰也要箱子罩着,好看又安全,美其名曰末端箱)。
楼主说的分线箱其实就是插接箱,作用是取电的,请楼主自行理解需不需要。
至于始端箱和末端箱,上文已经说明了其作用,自行理解,呵呵,纯手打,还望解楼主之惑。
